Escolher entre conexões de ferro maleável classe 10 e classe 25 parece detalhe de catálogo, mas é o tipo de decisão que volta pra te assombrar na hora do teste de estanqueidade. Já vi rede inteira ter que ser refeita porque alguém comprou a classe errada achando que “conexão é tudo igual”. Não é. A resposta curta: a classe indica a pressão de trabalho que a peça aguenta, e usar a de baixo onde a de cima é exigida é pedir para vazar. Mas tem nuance nisso, e é isso que vale a pena destrinchar aqui.

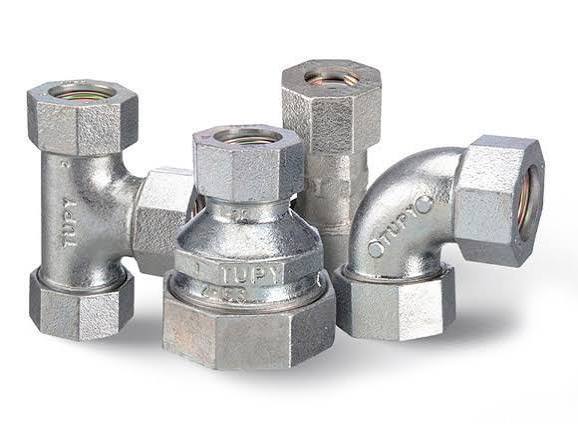

Se você trabalha com instalação hidráulica, ar comprimido, vapor de baixa pressão ou rede de gás, provavelmente já pegou uma conexão Tupy na mão sem parar pra olhar o que estava gravado na peça. Bora consertar isso.
O que a classe do ferro maleável realmente significa
A classe não é um número de marketing. Ela está ligada à pressão nominal que a conexão suporta em condições de trabalho. A classe 10 trabalha até cerca de 10 bar, e a classe 25 chega perto de 25 bar. Simples assim na teoria.
Na prática, o que muda entre as duas é a espessura de parede e o reforço da peça. A classe 25 é mais robusta no sentido literal (parede mais grossa, mais material), o que a torna também mais cara e mais pesada. Você paga por isso, então faz sentido usar onde precisa.
As conexões de ferro maleável no Brasil seguem a NBR 6925 (roscadas) e a NBR 6943, que trata das dimensões e do próprio conceito de classe de pressão. Vale conferir a versão vigente das normas, porque revisão de norma acontece e o número da tabela pode mudar. Mas o princípio se mantém: a classe amarra pressão de trabalho, espessura e rosca.
Como saber qual classe a sua rede pede
A conta começa pela pressão de trabalho do sistema, não pela pressão da bomba nem pela pressão de teste. São coisas diferentes e muita gente confunde.
Numa rede de água predial comum, com pressão de trabalho abaixo de 10 bar, a classe 10 dá conta tranquilo. Ar comprimido de oficina, mesma coisa na maioria dos casos. Já quando entra vapor, linha de recalque com coluna alta ou processo industrial com golpe de aríete frequente, aí a classe 25 deixa de ser luxo e vira necessidade.
Uma regra prática que uso: se a pressão de trabalho passa de 7 ou 8 bar, ou se o sistema sofre variação brusca de pressão, eu já subo para classe 25 sem pensar muito. A diferença de custo não compensa o risco de uma junta romper numa parada de manutenção que já está atrasada.
Tabela rápida de referência
| Característica | Classe 10 | Classe 25 |
|---|---|---|
| Pressão de trabalho aproximada | até ~10 bar | até ~25 bar |
| Parede da conexão | mais fina | mais grossa |
| Aplicação típica | água predial, ar comprimido leve | vapor, recalque, processo industrial |
| Custo relativo | menor | maior |
| Peso | menor | maior |
Essa tabela é um ponto de partida, não a palavra final. Sempre cruze com a especificação do projeto e a norma aplicável ao seu tipo de instalação.
A rosca importa tanto quanto a classe
Escolher a classe certa e errar a rosca é trocar seis por meia dúzia. As conexões Tupy vêm em rosca BSP, que é o padrão dominante no Brasil, e também existe a linha em rosca NPT, mais comum em equipamentos importados e em certas linhas de processo.
O detalhe cruel é que BSP e NPT parecem iguais a olho nu e não são. A BSP tem ângulo de filete de 55 graus, a NPT tem 60 graus. Você consegue enroscar uma na outra por algumas voltas, sente que “foi”, aperta, e depois vaza que é uma beleza. Quando isso acontece numa prumada já fechada na parede, o prejuízo é grande.
A dica é padronizar por sistema. Se a instalação é toda BSP, não deixe entrar uma peça NPT no meio porque “era a que tinha no estoque”. E na dúvida entre as duas, um bom veda-rosca ajuda na estanqueidade, mas ele não corrige incompatibilidade de perfil de rosca. Veda-rosca é complemento, não milagre.
Uma curiosidade que explica por que o ferro maleável dura tanto
O ferro maleável existe desde o século 19 e a graça dele está no tratamento térmico. O ferro fundido bruto é quebradiço, estilha se cair no chão. O ferro maleável passa por um recozimento longo em forno que transforma o carbono e dá à peça uma tenacidade que o fundido comum não tem.
Por isso a conexão de ferro maleável aguenta aperto de chave, golpe de pressão e vibração sem trincar como uma peça fundida trincaria. É um material antigo que continua fazendo sentido justamente porque resolve bem o problema para o qual foi feito. Nem tudo precisa ser novidade pra ser bom.
Quando o ferro maleável rosqueado não é a melhor saída
Aqui vai a parte que quase ninguém fala. Conexão roscada é ótima, mas montar rosca em série, numa obra grande, com prazo apertado, é lento. Cada junta é cortar, rosquear, vedar e apertar. Multiplique isso por centenas de pontos.
Para volume alto e diâmetros maiores, o sistema prensado costuma ganhar em produtividade. A linha TUPYPRESS usa conexão prensada com anel de vedação, e a montagem é rápida: encaixa e prensa com a ferramenta. Menos risco de erro de aperto, menos veda-rosca, menos tempo por junta.
E quando o assunto é rede de combate a incêndio ou tubulação de grande diâmetro que precisa liberar o trecho rápido, o sistema ranhurado entra forte, porque dispensa solda e permite desmontar para manutenção. Cada sistema tem o seu lugar. O ferro maleável rosqueado brilha em água predial, ar, gás e trechos menores onde a flexibilidade da rosca ainda compensa.
Quando o volume da obra é grande e o cronograma não perdoa, a Orânio Domingues tem essas conexões de ferro maleável em pronta-entrega, o que evita aquela parada chata esperando material chegar.
Erros que mais vejo em campo
O primeiro é comprar por preço sem olhar a classe. A classe 10 é mais barata e some do estoque primeiro, então às vezes ela acaba entrando onde deveria ir classe 25. Confira o que está gravado na peça antes de instalar.
O segundo é apertar demais achando que aperto forte compensa vedação ruim. Ferro maleável é tenaz, mas rosca tem limite. Você pode trincar a bolsa da conexão e só descobrir quando pressuriza.
O terceiro é misturar materiais sem pensar em corrosão galvânica. Ferro maleável galvanizado direto em contato com cobre, em ambiente úmido, vira ponto de corrosão. Nesses encontros, vale prever uma junta ou luva de transição adequada.
Perguntas que sempre aparecem
Posso usar conexão classe 10 em rede de incêndio?
Depende da pressão de trabalho do sistema e da exigência do projeto e do Corpo de Bombeiros. Rede de hidrante costuma trabalhar com pressões que pedem cautela, e a especificação do projeto de incêndio manda no assunto. Não improvise: siga o memorial e a Instrução Técnica aplicável. Na dúvida, classe 25.
Ferro maleável serve para vapor?
Para vapor de baixa pressão, sim, desde que a classe e a vedação sejam compatíveis com a temperatura e a pressão da linha. Vapor mistura pressão com temperatura alta, e isso reduz a margem de segurança. Sempre confira a pressão máxima admissível em temperatura de trabalho, não a pressão a frio.
Qual a diferença de ferro maleável para ferro fundido nas conexões?
O ferro fundido comum é mais quebradiço e não aguenta bem impacto e vibração. O ferro maleável passa por tratamento térmico que dá tenacidade, então suporta aperto de rosca e golpe de pressão sem estilhaçar. Para tubulação roscada sob pressão, o maleável é o padrão por esse motivo.
Preciso usar veda-rosca sempre?
Em rosca cônica de vedação, algum tipo de vedação é praticamente sempre necessário, seja fita de politetrafluoretileno (o famoso teflon), pasta ou linha. O que muda é o tipo conforme o fluido. Para água e ar, fita resolve. Para gás e vapor, use o produto homologado para aquele fluido.
Resumindo para você decidir rápido
- Pressão de trabalho até ~10 bar e sistema estável: classe 10 resolve.
- Pressão acima disso, vapor, recalque ou golpe de aríete: vá de classe 25.
- Padronize a rosca por sistema. Não misture BSP com NPT.
- Volume grande e prazo curto? Considere sistema prensado ou ranhurado no lugar do rosqueado.
- Confira sempre a norma vigente e o memorial do projeto antes de fechar a compra.
